更多>>Abracon晶振5G小型蜂窩的時序參考
來源：http://www.xh458.com 作者：康比電子 2023年09月04
Abracon晶振5G小型蜂窩的時序參考，5G的引入對許多服務于電信行業的組件制造商提出了挑戰。 定時和同步肯定是其中之一。實現諸如波束控制和毫米波通信需要更精確的定時解決方案。這些解決方案將在安裝小電池的環境條件變化的情況下也必須是堅固的。

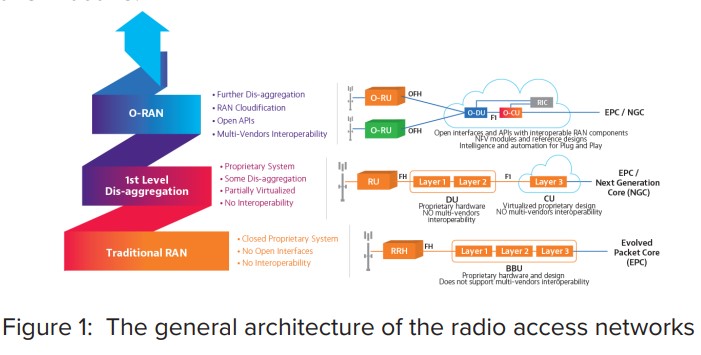

通用5G架構：
隨著行業轉向更復雜的無線接入網絡(RAN )，貼片晶振，預計會看到更多以統一和標準化的方式來實施。開放式RAN架構(O-RAN)是 站在這項倡議的最前沿。
.JPG)
Abracon晶振5G小型蜂窩的時序參考
在O-RAN中，遠程無線電單元(RRU)充當網絡的接入點。用戶將連接 到了RRU，數據將到達前端傳輸交換機，然后繼續傳輸?shù)竭吘壏?wù)器或分布式服務器 單位(DU)。然后，DU將信息傳遞給中央單元。這些階段之間的同步是 對4G至關重要，但對新的5G應用更為重要。這是使用同步完成的 由稱為IEEE 1588的精確時鐘同步協議管理的方法。
IEEE 1588在基于分組的網絡系統中提供精確的時鐘同步 5G同步的支柱。IEEE 1588是一種精確定時協議(PTP ),支持 其異構系統包括各種固有精度、分辨率和穩定性的時鐘與大師級時鐘同步。該協議支持系統范圍的同步精度，具有最少的網絡和本地時鐘計算資源。
PTP可以對網絡上的時鐘中斷做出反應，例如丟失主時鐘。在標準范圍內 是一種分級算法，當同步錯誤為 在網絡中調用。這就需要特別注意每一個所用的參考石英振蕩器網絡的階段。
小小區遠程無線電單元致密化
5G實施的最具挑戰性的方面之一將是所需的大量rru來和現在的4G覆蓋競爭。過多的rru對于容易阻塞的人來說是必要的 毫米波。這些裝置將安裝在燈柱、道路、十字路口、屋頂?shù)忍帯＿@ rru的致密化有助于改變環境條件，而這可能并不是問題 之前，并可能對5G的嚴格計時要求構成威脅
Abracon晶振解決方案
Abracon通過支持高通的Open RAN平臺的發布來滿足這些要求小型電池，表示為FSM100xx和FSM200xx，引入了AST3TDA-0000-T5，AST3TDA-0000-T5是一款38.400MHz溫度補償壓控晶體振蕩器 (TCVCXO ),專為該平臺設計，保證卓越的性能 在rru看到的各種條件下。

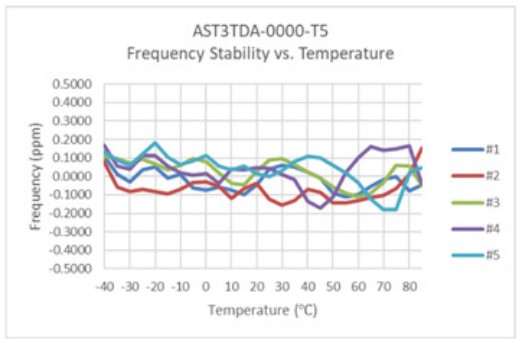

圖2：ast 3 TDA-0000-T5的頻率穩定性與溫度的關系
AST3TDA-0000-T5具有嚴格的頻率穩定性，典型性能為200ppb rru在各種工作溫度范圍內的最大限值為280ppb 期待面對。

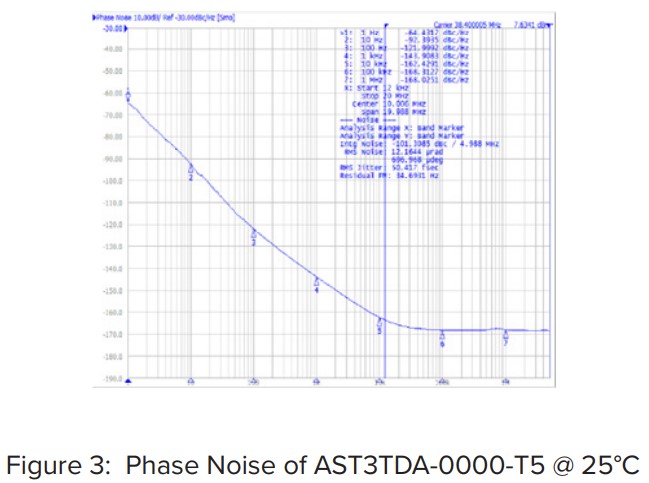

圖3：25°C時AST3TDA-0000-T5的相位噪聲
TCVCXO的相位噪聲性能非常適合小蜂窩平臺，這是其最差的情況均方根相位抖動的額定值為100fs，典型性能為50fs，輕松支持IEEE標準 1588年P(guān)TP

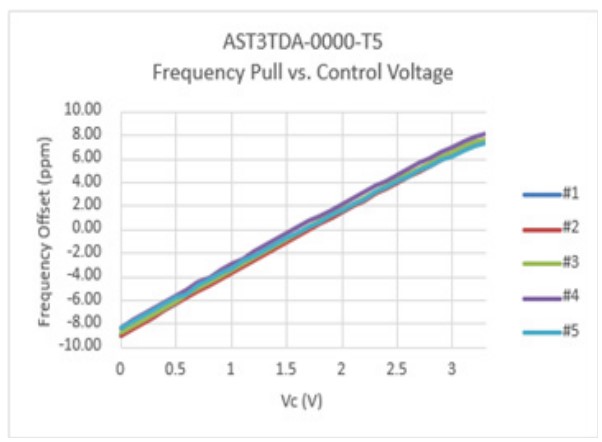

圖4:ast 3 TDA-0000-T5的頻率牽引與控制電壓
至關重要的是，頻率牽引是單調的，以確保小范圍內的可靠頻率鎖定 細胞平臺和AST3TDA-0000-T5正是這樣做的。頻率牽引范圍通常 在7ppm時執行，最小值為5ppm。
為了最大限度地減少同步偏差并在整個 5G基礎設施，將重點放在架構的時序和同步方面 報酬豐厚。體系結構的每個階段都需要一定的彈性來應對不可預測的 環境條件和網絡故障。網絡最脆弱的故障點 是rru，同時也是5G最受歡迎的組件。Abracon有幫助 通過在rru引入AST3TDA0000-T5，確保符合5G的嚴格時間要求。
通用5G架構：
隨著行業轉向更復雜的無線接入網絡(RAN )，貼片晶振，預計會看到更多以統一和標準化的方式來實施。開放式RAN架構(O-RAN)是 站在這項倡議的最前沿。
Abracon晶振5G小型蜂窩的時序參考
在O-RAN中，遠程無線電單元(RRU)充當網絡的接入點。用戶將連接 到了RRU，數據將到達前端傳輸交換機，然后繼續傳輸?shù)竭吘壏?wù)器或分布式服務器 單位(DU)。然后，DU將信息傳遞給中央單元。這些階段之間的同步是 對4G至關重要，但對新的5G應用更為重要。這是使用同步完成的 由稱為IEEE 1588的精確時鐘同步協議管理的方法。
IEEE 1588在基于分組的網絡系統中提供精確的時鐘同步 5G同步的支柱。IEEE 1588是一種精確定時協議(PTP ),支持 其異構系統包括各種固有精度、分辨率和穩定性的時鐘與大師級時鐘同步。該協議支持系統范圍的同步精度，具有最少的網絡和本地時鐘計算資源。
PTP可以對網絡上的時鐘中斷做出反應，例如丟失主時鐘。在標準范圍內 是一種分級算法，當同步錯誤為 在網絡中調用。這就需要特別注意每一個所用的參考石英振蕩器網絡的階段。
小小區遠程無線電單元致密化
5G實施的最具挑戰性的方面之一將是所需的大量rru來和現在的4G覆蓋競爭。過多的rru對于容易阻塞的人來說是必要的 毫米波。這些裝置將安裝在燈柱、道路、十字路口、屋頂?shù)忍帯＿@ rru的致密化有助于改變環境條件，而這可能并不是問題 之前，并可能對5G的嚴格計時要求構成威脅
Abracon晶振解決方案
Abracon通過支持高通的Open RAN平臺的發布來滿足這些要求小型電池，表示為FSM100xx和FSM200xx，引入了AST3TDA-0000-T5，AST3TDA-0000-T5是一款38.400MHz溫度補償壓控晶體振蕩器 (TCVCXO ),專為該平臺設計，保證卓越的性能 在rru看到的各種條件下。
圖2：ast 3 TDA-0000-T5的頻率穩定性與溫度的關系
AST3TDA-0000-T5具有嚴格的頻率穩定性，典型性能為200ppb rru在各種工作溫度范圍內的最大限值為280ppb 期待面對。
圖3：25°C時AST3TDA-0000-T5的相位噪聲
TCVCXO的相位噪聲性能非常適合小蜂窩平臺，這是其最差的情況均方根相位抖動的額定值為100fs，典型性能為50fs，輕松支持IEEE標準 1588年P(guān)TP
圖4:ast 3 TDA-0000-T5的頻率牽引與控制電壓
至關重要的是，頻率牽引是單調的，以確保小范圍內的可靠頻率鎖定 細胞平臺和AST3TDA-0000-T5正是這樣做的。頻率牽引范圍通常 在7ppm時執行，最小值為5ppm。
為了最大限度地減少同步偏差并在整個 5G基礎設施，將重點放在架構的時序和同步方面 報酬豐厚。體系結構的每個階段都需要一定的彈性來應對不可預測的 環境條件和網絡故障。網絡最脆弱的故障點 是rru，同時也是5G最受歡迎的組件。Abracon有幫助 通過在rru引入AST3TDA0000-T5，確保符合5G的嚴格時間要求。
