- 產品型號：76659863
- 頻率：3.5MHZ~30.0MHZ

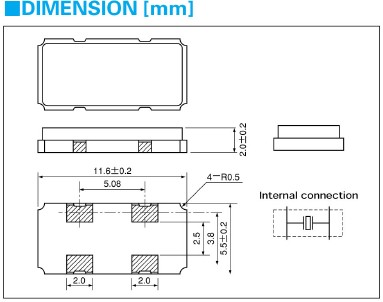

- 尺寸：11.6*5.5mm,詳解請瀏覽PDF
- 產品介紹：質地輕的表面貼片音叉型晶體諧振器,具備優良的耐高溫,耐環境特性,在辦公自動化,汽車電子,移動通信領域可發揮優良的電氣特性,符合RoHS無鉛標準,滿足無鉛焊接的回流...
-

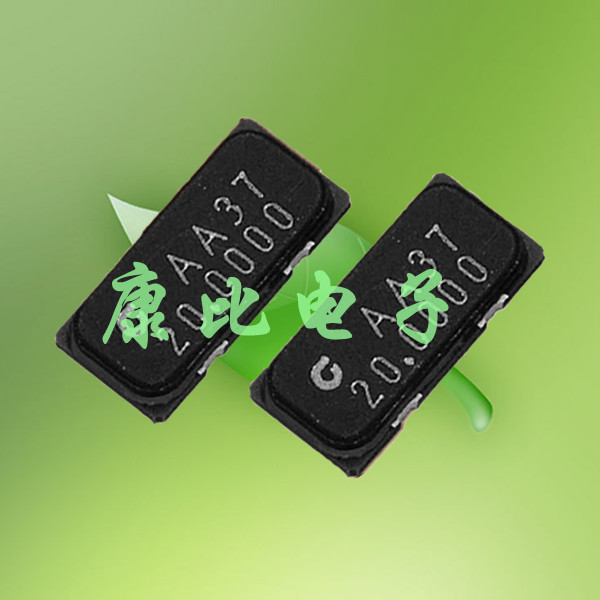

CS20貼片晶振,工業級晶振,citizen晶體廣州代理商
.jpg)
CS20貼片晶振,工業級晶振,citizen晶體廣州代理商小型貼片石英晶振主要采用了,先進的晶片的拋光工藝技術,是晶體行業中石英晶片研磨技術中表面處理的最高技術,最終使晶片表面更光潔,平行度及平面度更好,大大的降低諧振電阻,使精度得到了很大的提升.改變了傳統的生產工藝,使產品在各項參數得到了很大的改良.
.jpg)
| 項目 | 模型 | CS20 | 條件 |
| 標準頻率 | fo | 3.5~30.0MHZ | |
| 周波數偏差 | ppm | ±10ppm ±20ppm 或指定 | at25℃ |
| 負載電容 | CL | 8pf、10pf或指定 | |
| 工作溫度范圍 | TopR | -20℃~+75℃ | |
| 儲存溫度范圍 | TsTR | -40℃~+85℃ | |
| 變曲點溫度 | TM | 25℃±5℃ | |
| 溫度系數 | β | -0.034±0.006ppm/℃² | |
| 動態電阻 | R1 | 35KΩ Max 40KΩ Max 50KΩ Max | at25℃ |
| 激勵電平 | DL | 1μW Max | |
| 老化率 | △f/fo | ±3ppm Max ±5ppm Max | 25℃±3℃ |
| 并聯電容 | Co | 1.2PF Typ 1.0Typ |
.jpg)
.jpg)
.jpg)
石英晶體振蕩器和實時時鐘模塊：所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
.jpg)
西鐵城電子立于1918年,在日本、美國與中國均設有生產據點,擁有萬級凈化廠房、國際先進的生產設備、專用檢測儀器、最新工藝及專業技術人員百余人,產品廣泛應用于安防監控系統、智能手機、衛星GPS、汽車音響、車載電臺、汽車防盜報警系統、平板電腦、電子數碼等高科技行業產品.營業與銷售據點包括日本、美國、歐洲以及中國大陸等地
.jpg)
自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.西鐵城電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件.
