- 產品型號：54103411
- 頻率：1.0~125.0MHZ
- 尺寸：5.0*3.2mm
- 產品介紹：NSK的產品被廣泛地運用在個人計算機、安全系統、通訊、無線應用、遙控單元和消費性電子產品等,並已陸續獲得國內外電腦及通訊大廠認可及使用.
-
NAOH53晶體,津綻SMD晶振,臺灣進口NSK晶振
.jpg)

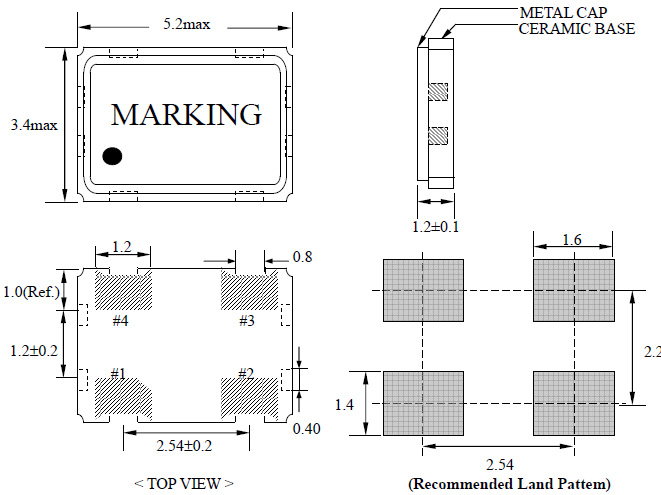

NAOH 53貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.
| 型號 | NAOH 53 |
| 頻率范圍 | 1.0~125.00MHZ |
| 頻率穩定度 | A:±100 B:±50 C: ±30 D: ±25 |
| 輸出電平 | CMOS |
| 工作溫度 | -10℃~+60℃,-20℃~+70℃,或客戶要求 |
| 保存溫度 | -40℃~+85℃ |
| 負載電容 | 15pF |
| 電源電壓 | 5.0V±10%/3.3V±10%/2.8V±5%/2.5V±5%/1.8V±5% |
| 輸出對稱 | 40% ~ 60% or 45% ~ 55%(at 55%V DC) |
| 老化率 | ±3ppm/year |
請測量使用示波器或頻率計數器晶體的兩個端子的信號,如果頻率不在規定范圍內,它的輸出波形的幅度是不夠的（例如超過+/-200ppm的）.The formula for Capacitances versus Frequency is as following:
該公式的電容與頻率是如下：
.png)
FL = FR * (1 + C1 / 2 * (C0 + CL) ) where
如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL（或Cd以及C 8的值）,以降低頻率到我們的目標頻率,反之亦然.可以采用不同負載電容（CL）的晶體試用.試用晶體具有較低電容若頻率比目標頻率超高很多的話.
.png)
請檢查波形幅度是否是正?；虿皇褂檬静ㄆ?正確的電容是通過和頻率調節到目標之后.根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率（較低的外部電容,并采用低電容的晶體）的情況.
頻率輸出頻率的目標只有三分之一.
下面的曲線表示晶體的電阻的特征：
晶體具有多種振動模式,如基頻, 3次泛音,5次泛音等等.當基頻模式應用時,晶體的電阻是最低的,這意味著它是最簡單的晶體振蕩.當?shù)谌{(diào)模式被應用,一個放大電路必須被利用以降低基本模式的頻率反饋到所述延伸小于所述第三音調模式.因此,如果頻率是只有三分之一的目標頻率時,要檢查是否放大處理電路被施加或它的設定值就足夠了,因為電路的環境適合于基本模式,而不是第三次泛音調模式.
.jpg)
臺灣津綻公司主要生產產品為全系列石英晶體振盪子即：石英晶體諧振器,(DIP晶體 SMD 晶體),石英晶體振盪器 (SMD OSCILLATOR) 和石英晶體控制振盪器 (SMD晶振 VCXO壓控晶振).
臺灣津綻石英科技股份有限公司擁有超過 10 年以上的生產經驗,秉持著持續開發與專業技術支持,提供使用者最佳的解決方案及最好的服務品質.
.jpg)
津綻晶體科技股份有限公司，依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’，以界定本公司環境/安衛管理系統之范圍，包括任何排除之細節及調整，并指引環境/安衛管理系統與各書面、辦法書之對應關系，包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務. 津綻晶體科技股份有限公司藉由環境/安衛管理系統的推動執行，以整合內部資源，奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業，環境/安衛管理方案和內部稽核為手段，合理化推動環境/安衛管理，落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識，藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔，并滿足客戶需求，獲得客戶的信賴而努力.
