首頁進口晶振SA324晶振,CTS無源晶振,美國進口晶振

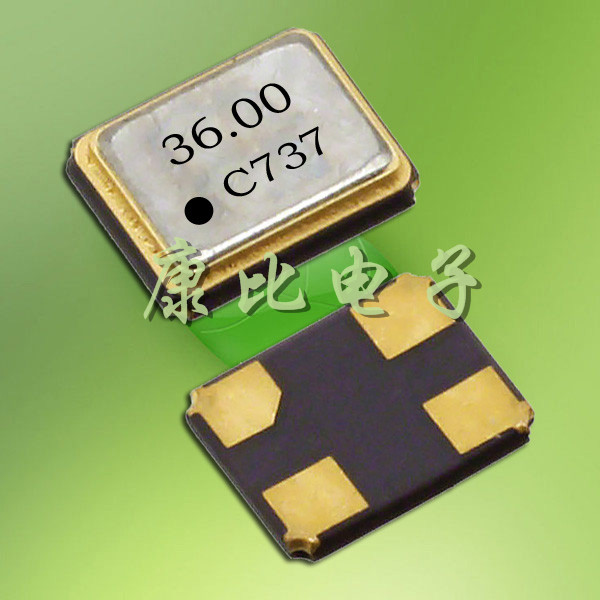

SA324晶振,CTS無源晶振,美國進口晶振

產品型號：71232391
頻率：12~120MHZ
尺寸：3.2*2.5mm
產品介紹：CTS公司生產產品的光和商用車產品(傳感器、執行器和踏板模塊),和電子元件產品(頻率控制設備、開關、電位器、過濾器、熱管理產品和壓電陶瓷).

SA324晶振,CTS無源晶振,美國進口晶振.超小型石英晶片的設計:石英晶片的長寬尺寸已要求在±0.00２mm內,由于晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致晶片不能正常工作,從而導致產品在客戶端不能正常使用,研發及生產超小型石英晶體元器件完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題,公司在此方面通過理論與實踐相結合,模擬出一整套此晶片設計的計算機程序,該程序晶片外形尺寸已全面應用并取得很好的效果.超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.

參數	SA324晶振
工作模式	基本		第三次泛音
頻率范圍	12.0 MHz to 40.0 MHz		36.0 MHz to 120.0 MHz
水晶切割	AT截法
頻率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
頻率穩定度公差1 (工作溫度范圍,引用到25°C閱讀)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作溫度范圍1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串聯電阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
負載電容或共振模式(見訂購信息更多的選項)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt詳細)	3.0 pF typical, 5.0 pF maximum
激勵功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
絕緣電阻(@直流100 v)	500M Ohms minimum
儲存溫度范圍	-40°C to +125°C
回流條件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

CTS組件臺灣,公司積極開展環境保護活動,遵守環境法律法規,和追求持續改進和污染預防實現低污染,節約能源,減少廢物,零事故,創造一個舒適的工作環境.我們的IT系統不斷改進,達到了自2009年以來紙張使用量減少60%.我們目前與國內客戶和3國內供應商合作,再使用和再回收包裝.自2009年以來,這已經被提升.我們加強了CTS指撥開關的制造過程,減少了噪音水平到85分貝或更少.在2012年至2013年期間,我們的設施保護工作取得了減少用水量為12190噸.我們降低了189021千瓦時的電力消耗.

CTS的汽車產品部門運營多個生產地點在北美,歐洲和遠東地區.CTS汽車產品供應全球汽車oem和第二層供應商與扶輪和線性位.主要市場包括醫療,國防和航空航天、工業控制、電源管理、通信、計算機和電子網絡.置傳感器、旋轉執行器和電子油門踏板模塊.CTS汽車產品部門還提供商業組件,重型車輛和小型引擎市場定制的傳感和驅動組件.最近添加的CTS的汽車制造能力在東歐和中國生產設施.與操作在臺灣,中國,新加坡,以及北美,CTS的電子元件部生產一系列廣泛的頻率控制裝置,陶瓷射頻過濾器/雙工器,EMI / RFI濾波器、電容器、開關、旋轉和線性電位計、電阻和電阻/電容網絡和熱管理組件CTS公司生產產品的光和商用車產品(傳感器、執行器和踏板模塊),和電子元件產品(頻率控制設備、開關、電位器、過濾器、熱管理產品和壓電陶瓷).

這些晶體知識介紹是指,晶體在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.請按照確定的因素和可能的解決方案的說明.你可以先把晶體卸載下來并測試晶體的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶體的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶體頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試.比如等效電路測試如左圖.

深圳康比電子有限公司：工廠位于湖北省黃岡市高新科技園,是專業從事石英晶振、貼片晶振、有源晶振、壓電陶瓷諧振器的高科技企業、集石英晶振、陶瓷晶振、有源晶振的研發、設計、制造、營銷和服務為一體,擁有萬級凈化廠房、國際先進的生產設備、專用檢測儀器、最新工藝及專業技術人員二十名.

康比電子：同時代理國外多個知名品牌晶振系列.日本大真空KDS、愛普生、EPSON、精工、SEIKO、西鐵城、CITIZEN、村田、muRata、TDK、NDK公司產品有：有源晶振、溫補振蕩器、壓控振蕩器、恒溫晶體、VCXO、TCXO、VC-TCXO、SPXO、OCXO.貼片晶振體積有：5X7mm、6035mm、5032mm、4025mm、3225mm、2520mm等石英晶振系列.
