- 產品型號：92951613
- 頻率：73.5~700MHZ
- 尺寸：5.0*3.2mm
- 產品介紹：頻率范圍:73.5 MHz to 700 MHz.“SG5032EAN 125.000000M-KEGA3”,電源電壓2.5V / 3.3V.功能Output enable (OE).輸出:LV-PECL or LVDS.
-
差分晶振SG5032EAN,SG5032VAN.差分貼片晶振,SPXO振蕩器,SG5032EAN 125.000000M-KEGA3
航欄(14).jpg)
差分晶振SG5032EAN,SG5032VAN.差分貼片晶振,SPXO振蕩器,“SG5032EAN 125.000000M-KEGA3”,差分晶振作為目前行業中高要求、高技術石英晶體振蕩器,具有相位低、損耗低的特點.差分貼片晶體振蕩器使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫.
.jpg)

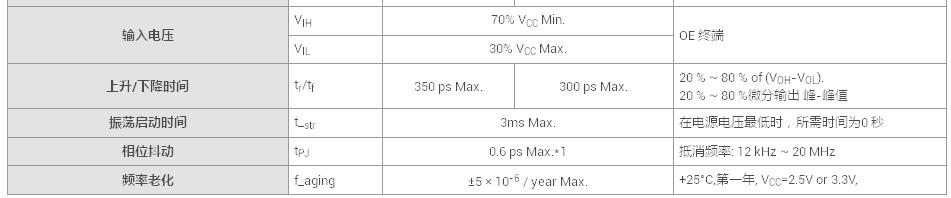

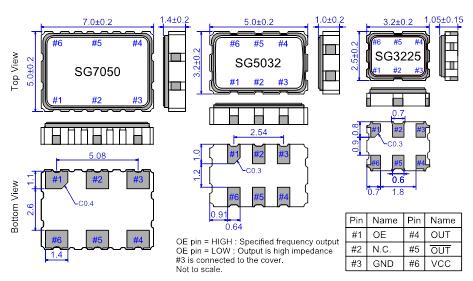

差分晶振5032是六腳貼片振蕩器.工作電壓（Vcc）為3.3V.頻率范圍甚為廣泛,可達73.5~700MHZ之間(由于頻率范圍較廣,“SG5032EAN 125.000000M-KEGA3”,具體所需頻率詳詢業務員).該款晶振輸出負載條件 (ECL)/(LVDS) :50Ω~100Ω連接到 OUT 與 OUT之間.5032差分晶振的相位抖動為0.6 ps Max.*1.它的抵消頻率為:12 kHz ~ 20 MHz..其中頻率老化率(f_aging）為±5 × 10-6 / year Max.該款差分晶振深受市場青睞.在網絡相關設備得到了市場認可.適用于: 繼器、網橋、路由器、網關、防火墻、交換機等設備.
.jpg)
| 項目 | 記 號 | SG5032EAN | 條 件 |
| 頻率 | f_nom | 73.5~700MHZ | |
| 電壓 | V | 1.8 2.5 3.3或指定 | |
| 頂點溫度 | Ti | +25±5°C | |
| 二級溫度系數 | B | (−3.5±1.0)x10−8/°C2 | |
| 負載容量 | CL | 7.0pF/9.0pF/12.5pF | |
| 串聯電阻 | R1 | 65kÙ 最大值 | |
| 絕對最大激勵等級 | DLmax. | 1μW | |
| 推薦激勵等級 | DL | 0.1μW | |
| 并聯電容 | C0 | 0.8pF 典型值 | |
| 頻率老化程度 | f_age | ±3x10-6 | +25±3°C，第一年 |
| 工作溫度范圍 | T_use | -20°C～+70°C | |
| 保存溫度范圍 | T_stg | -55°C～+125°C | 單件保管一年 |
.jpg)
.jpg)
.jpg)
.png)
石英是由硅原子和氧原子組合而成的二氧化硅（Silicon Dioxide, SiO2）,“SG5032EAN 125.000000M-KEGA3”, 以32點群的六方晶系形成的單結晶結構﹝左圖﹞.單結晶的石英晶體結構具有壓電效應特性, 當施加壓力在晶體某些方向時, 垂直施力的方向就會產生電氣電位. 相對的當以一個電場施加在石英晶體某些軸向時, 在另一些方向就會產生變形或振動現象. 掌握單結晶石英材料的這種壓電效應, 利用其發生共振頻率的特性, 發揮其精確程度作為各類型頻率信號的參考基準, 就是水晶震蕩器的設計與應用.
愛普生科技為一專業之頻率組件與感測組件供貨商,自年成立以來,始終致力于石英晶體相關諧振器(Crystal)、石英晶體振蕩器(Oscillator crystal) 等頻率組件之研發、設計、生產與銷售,主要產品包括『石英振蕩子』、『石英振蕩器』、『壓控石英振蕩器』、『溫度補償石英振蕩器』,并且是日本唯一擁有生產『恒溫控制石英振蕩器』技術的制造商,完整的產品線提供一次性購足的服務.泰藝電子以嚴謹?shù)馁|(zhì)量管制系統獲得客戶對產品的信賴度,健全的供應鏈管理掌握原材物料的來源,滿足客戶對石英頻率元件的需求.
“SG5032EAN 125.000000M-KEGA3”,愛普生電子自公司成立以來,秉持對環境保護承諾之宣言：『還給后代一個干凈的地球』,所有活動應遵從以下政策：1.公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.2.藉由環境稽核確認環境改善績效,使公司所有活動過程均能達成環境目標及標的,并期望透過全體員工共同努力,貢獻愛護地球的一份心力.
1、技術支持：全方位技術指導,專業的技術支持讓您感受到前所未有的后顧無憂.
2、客服咨詢:專業的銷售團隊,耐心為您解答任何疑問,讓您的消費得到保障.
3、質量保證,誠信為本,上我司以“以科技為動力,以質量求生存,”為理念.
4、提升業績,降低成本為您的產品量身訂制,免費取樣,為您做到低成本,高效率.
2、客服咨詢:專業的銷售團隊,耐心為您解答任何疑問,讓您的消費得到保障.
3、質量保證,誠信為本,上我司以“以科技為動力,以質量求生存,”為理念.
4、提升業績,降低成本為您的產品量身訂制,免費取樣,為您做到低成本,高效率.
