首頁進口晶振拉隆晶振Raltron晶振,CL2520晶振,CL2520-40.000-3.3-25-X-T-TR晶振

Raltron晶振,CL2520晶振,CL2520-40.000-3.3-25-X-T-TR晶振

產品型號：75896356
頻率：6~175MHZ
尺寸：2.5*2.0mm
產品介紹：Raltron晶振,CL2520晶振,CL2520-40.000-3.3-25-X-T-TR晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TS...

Raltron晶振,CL2520晶振,CL2520-40.000-3.3-25-X-T-TR晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
Raltron致力于通過投入大部分收入來持續增長深化現有客戶關系，滲透新市場，發展前沿性能新產品。
Raltron用于汽車應用的水晶單元提供低調，優異的質量和成本性能，以滿足您的AUTOMOTIVE應用要求。用于汽車應用的Raltron晶體單元的優點：小而薄，回流兼容，AEC Q-200質量可靠，聲譽可靠，環境優良等優點。
Raltron Electronics致力于為符合歐盟議會和2011年6月08日理事會2011/65 / EU指令的頻率管理設備提供限制在電氣和電子設備中使用某些有害物質（RoHS指令）。
Raltron自豪地為消費電子市場提供晶體，調諧叉，時鐘振蕩器，鋸設備，陶瓷諧振器，LTCC RF陶瓷產品和天線。該產品旨在滿足消費者應用的關鍵要求，如電池操作相關的低尺寸，小尺寸和低功耗。
RALTRON晶振公司集團作為“地球內企業”，在保護地球環境方面發揮著領導作用。我們尊重歷史、文化和傳統的多樣性，并致力于“CSR經營”和“環境經營”。為取得社會的信任，為推動環境負荷最小化，RALTRON晶振集團還開展了各種各樣的活動。
RALTRON晶振集團在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。
美國拉隆晶振Raltron Crystal成立于1983年,在美國佛羅里達州邁阿密成立.從簡單的音叉晶體到高穩定性的恒溫晶體振蕩器.一直致力于研發生產有源晶振,石英晶體振蕩,貼片晶振等產品.Raltron晶振,CL2520晶振,CL2520-40.000-3.3-25-X-T-TR晶振.

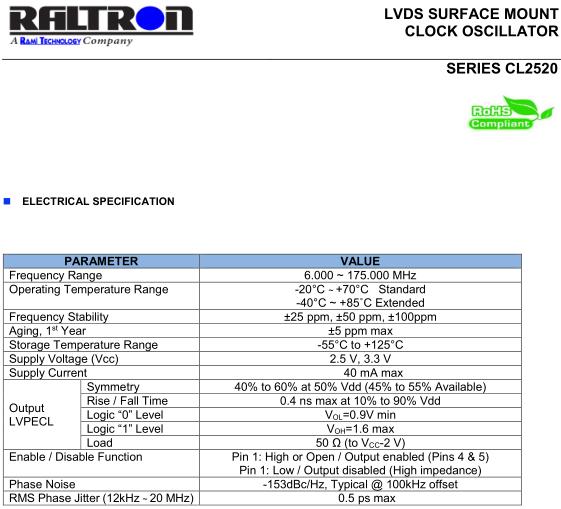

PARAMETER		VALUE
Frequency Range		6.000 ~ 175.000 MHz
Operating Temperature Range		-20°C ~ +70°C Standard -40°C ~ +85?C Extended
Frequency Stability		±25 ppm, ±50 ppm, ±100ppm
Storage Temperature Range		-55°C to +125°C
Supply Voltage (Vcc)		2.5 V, 3.3 V
Supply Current		40 mA max
Output LVDS	Symmetry at 50% V CC	40% to 60% at 50% Vdd (45% to 55% Available)
	Rise / Fall Time	0.4 ns max at 10% to 90% Vdd
	Logic “0” Level	V OL =0.9V min
	Logic “1” Level	V OH =1.6 max
	Load	50 Ω (to V CC -2 V)
Enable / Disable Function		Pin 1: High or Open / Output enabled (Pins 4 & 5) Pin 1: Low / Output disabled (High impedance)
Phase Noise		-153dBc/Hz, Typical @ 100kHz offset
RMS Phase Jitter (12kHz ~ 20 MHz		0.5 ps max

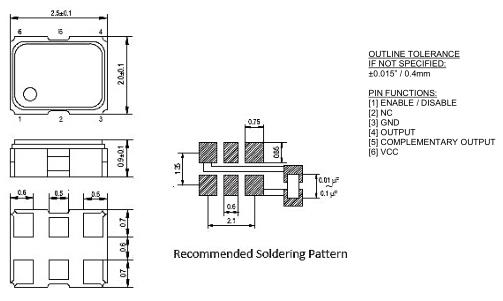

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JISC 60068-2-20/IEC60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。Raltron晶振,CL2520晶振,CL2520-40.000-3.3-25-X-T-TR晶振.

1、技術支持：全方位技術指導,專業的技術支持讓您感受到前所未有的后顧無憂.
2、客服咨詢:專業的銷售團隊,耐心為您解答任何疑問,讓您的消費得到保障.
3、質量保證,誠信為本,上我司以“以科技為動力,以質量求生存,”為理念.
4、提升業績,降低成本為您的產品量身訂制,免費取樣,為您做到低成本,高效率.
