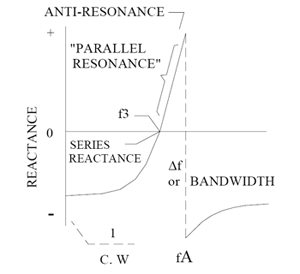

并聯共振
當晶體操作在并聯共振(Fs < Fl < Fa),它看起來電感的電路.因此,負載電容的作用是非常重要的在選擇穩定的振蕩.在并聯電路設計中,應當指定負載電容

                                              CL如圖所示:.

串聯諧振
當晶體操作在串聯諧振(Fs),它看起來在電路電阻.因此,阻抗在Fs是接近于零.油井設計串聯諧振電路,相關性不是問題和負載電容不需要指定.

                                                   如圖所示:

石英晶體的壓電效應:

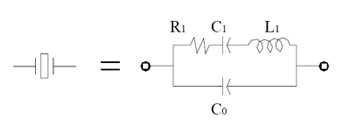

石英晶體的角色壓力應用于晶體軸的方向,在石英晶體板電變化生成,相反,當電力應用于石英晶體板、晶片內的變形發生.所以,這就是為什么我們稱它為石英晶體的壓電效應.晶體的等效電路.石英晶體的等效電路顯示解釋法規的基本元素晶體的特征和性能.它由一個動態電容Cl,電感,電阻Rl系列,分流的電容C0.前三個參數稱為“動態參數”石英晶體的元素.

                                                      如圖所示:
